直線導軌特性                                                                                                                                                             圓形導軌特性

  選用進口軸承鋼加工而成。                                                                                                                                        選用進口軸承鋼加工而成。

  V形工作面經硬化處理，具有非常好的耐磨性能。                                                                                                       V形工作面經硬化處理 具有非常好的耐磨性能。

  數控導軌磨床精密磨加工。                                                                                                                                        數控導軌磨床精密磨加工。

  導軌基體沒有硬度，可進行機加工。                                                                                                                           有多個標準化的尺寸規格可供選擇。

  有三個尺寸規格可供選擇。                                                                                                                                        可截成任意角度的圓弧節段。

  普通級精度導軌單根長度可達5500mm。

  精密級精度導軌對接可延長至任意長度。

  有G1 (精密級)和 G3(普通級) 兩個精度的產品可供選擇。

  導軌精度等級

  提供精密級G1 和普通級G3 兩個精度級別供用戶選用。 直線與直線對接或直線與圓弧對接使用必須選用精密級導軌。普通級G3導軌運行也非常平穩。

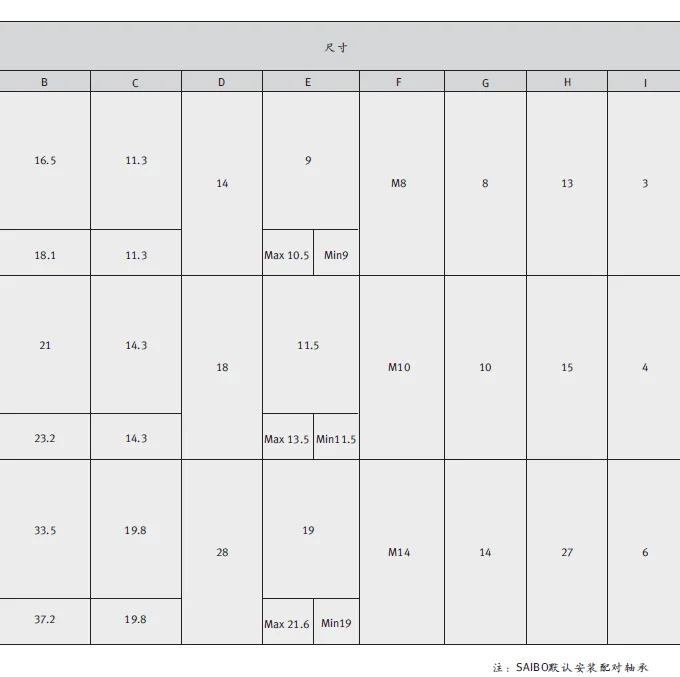

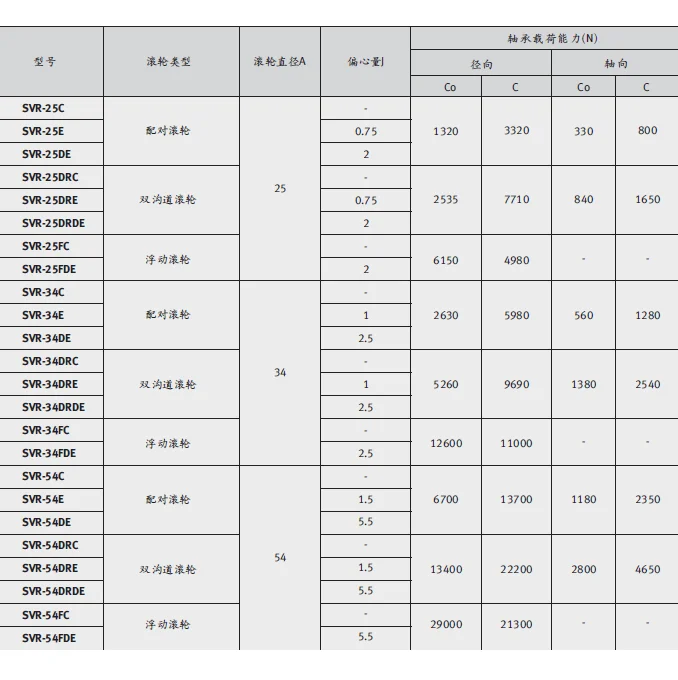

  滾輪

  選用軸承鋼加工而成。

  硬度高， 具有非常好的耐磨性能。

  提供雙溝道滾輪和配對滾輪兩種滾輪。

  供應標準的正偏心螺栓。

  可按要求生產非標螺栓。

  浮動滾輪

  主要用于補償面對面導軌安裝時的平行差。

  外圈可沿軸向來回移動。

  選用軸承鋼加工而成。

  硬化處理 具有非常好的耐磨性能。

  供應標準的正偏心螺栓。

  可按要求生產非標螺栓。

  滾輪防護罩

  直線導軌專屬潤滑件。

  保護滾輪 防止碎屑灰塵侵入。

  保護操作人員 提高操作安全性。

  浸潤潤滑油的毛氈擦拭導軌工作面提供潤滑。

  使外觀更美觀。

  標準尺寸 互換性好。

  潤滑器

  浸潤潤滑油的毛氈擦拭導軌工作面提供潤滑。

  毛氈內側裝有小彈簧使之有輕微的彈力來保證充分潤滑。

  潤滑器留有潤滑油加注孔。

  標準產品 互換性好。

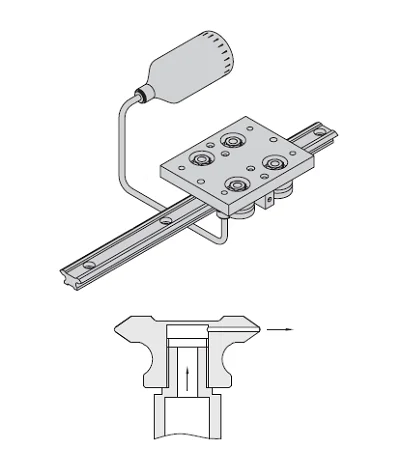

  自動潤滑裝置

  浸潤潤滑油的毛氈擦拭導軌工作面提供潤滑。

  使系統增加承載能力和延長使用壽命。

  毛氈內側裝有小彈簧使之有輕微的彈力來保證充分潤滑。

  潤滑器留有潤滑油加注孔。

  導軌上可加工注油小孔 連接自動注油杯子即可實現自動注油。

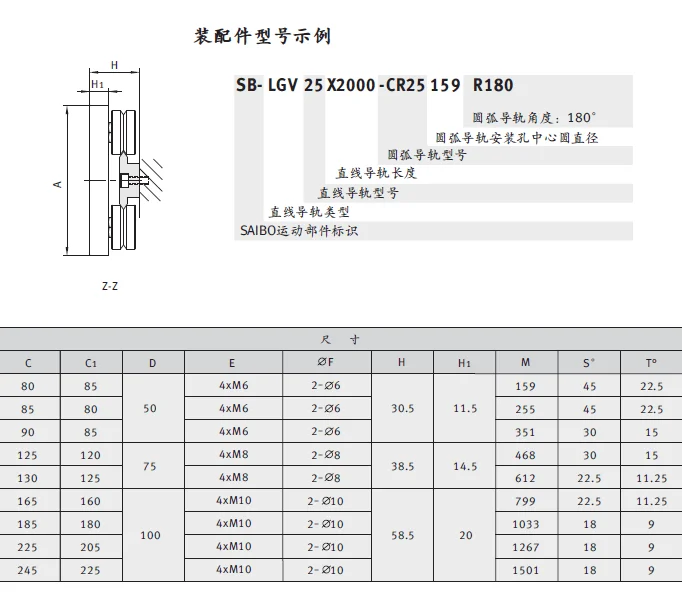

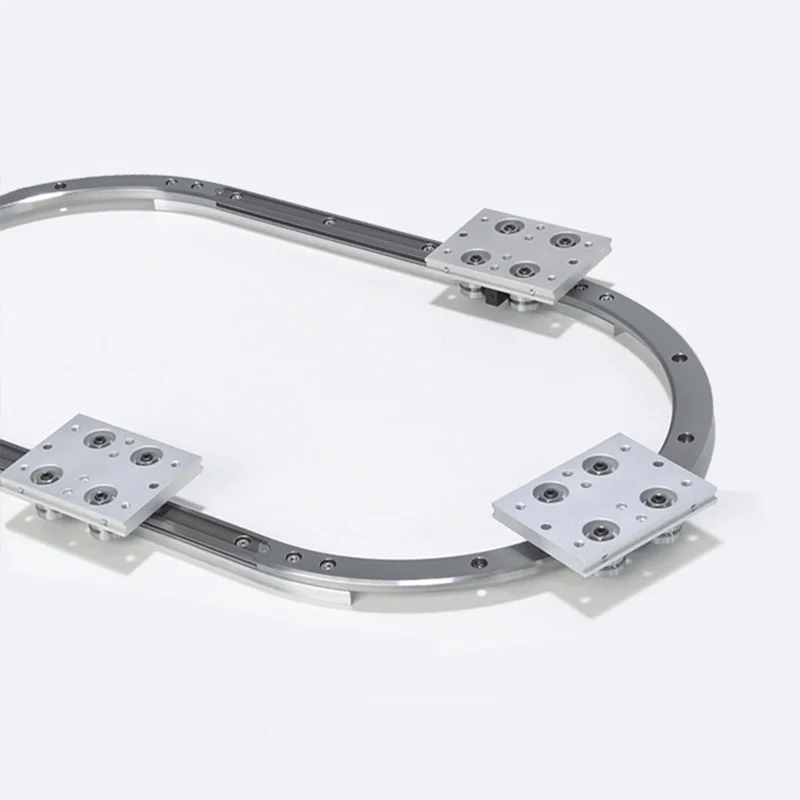

  環形導軌系統

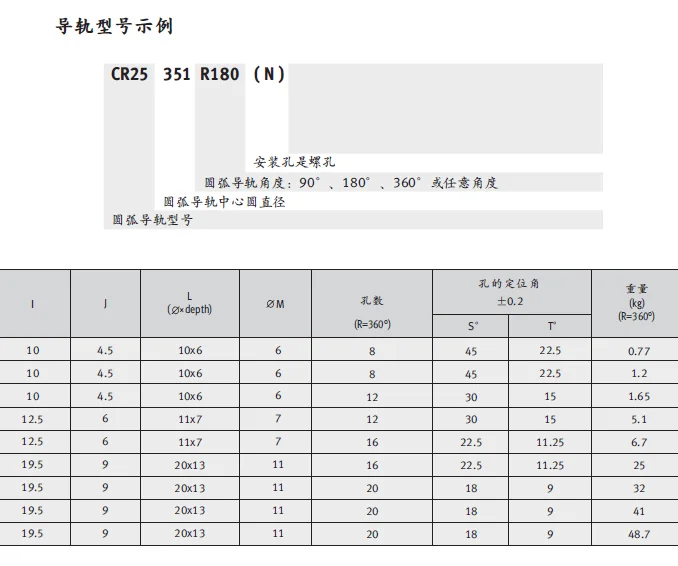

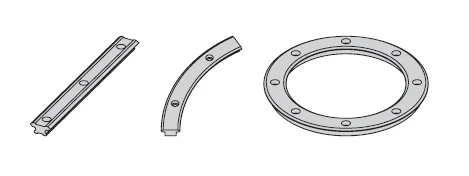

  圓弧導軌

  直線導軌

  滾輪

  直線導軌系統
