無錫市賽博機電有限公司
電氣焊接機械設備
13395165311
無錫市賽博機電有限公司
    當前位置:
  • 首 頁>
  • 產品中心>
  • 環形導軌輸送線>
  • 環形導軌輸送線

環形導軌輸送線

分享到微信

×

SAIBO環線導軌輸送線是一種能夠為工廠自動化生產設備提供高速傳輸和精密定位的旋轉輸送平臺,可以大幅提升設備的生產效率,提高設備穩定性。


SAIBO注重產品質量和可靠性,嚴謹的方案檢討,標準化的模塊,保證了產品品質穩定可靠,售后問題少,壽命長。SAIBO方案成熟可靠,案例豐富,已經為國內外幾百家自動化企業提供環形導軌輸送線及解決方案,深受市場好評。
產品詳情
樣冊下載

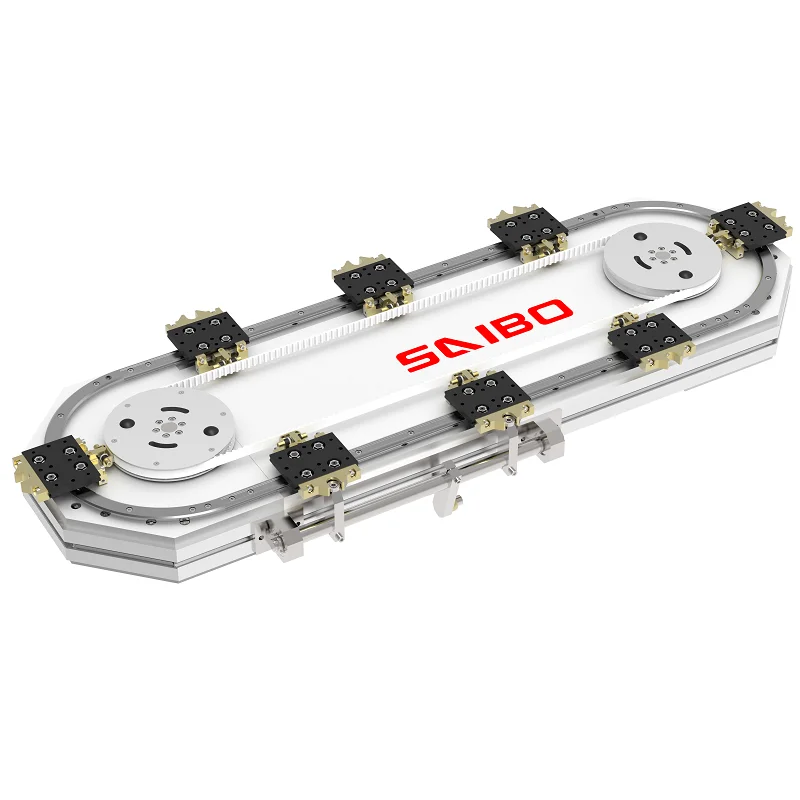

SAIBO環線導軌輸送線是一種能夠為工廠自動化生產設備提供高速傳輸和精密定位的旋轉輸送平臺,大幅提升生產效率和可靠性,可滿足大部分智能制造的傳輸要求。
產品特性:結構簡單、運行高速平穩、定位精度高、性能穩定可靠

SAIBO的模塊化產品和成熟方案
1.實現了自動化設備的快速傳輸和定位,大幅提升生產效率。
2.使得開發自動化設備變得簡單,降低開發風險,節約研發時間和成本。
(可以把各工序設備(如裝配、打螺絲、焊接、貼標、視覺、檢測等)快速集成到此旋轉輸送平臺上,組成完整的自動化生產環形流水線設備。)
3.增加了自動化設備的穩定性,減少了很多售后問題,使用壽命長。

應用場景

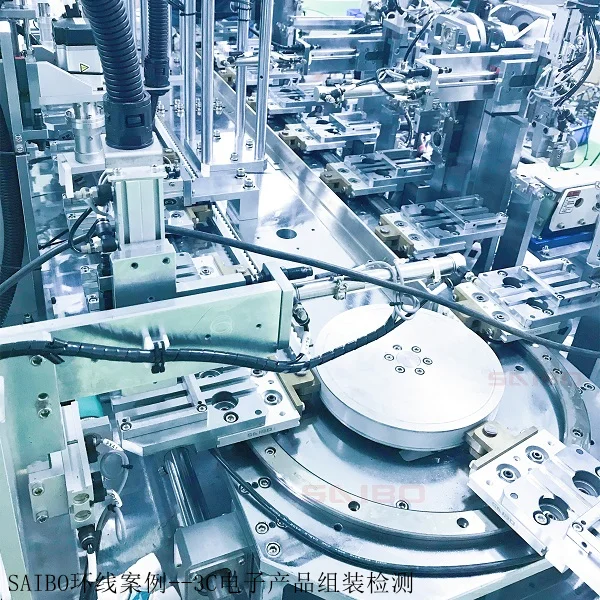

應用于3C消費電子產品,家用電器,汽車零部件,新能源電池,醫療耗材等行業的自動化生產流水線設備。參考SAIBO應用案例網頁。

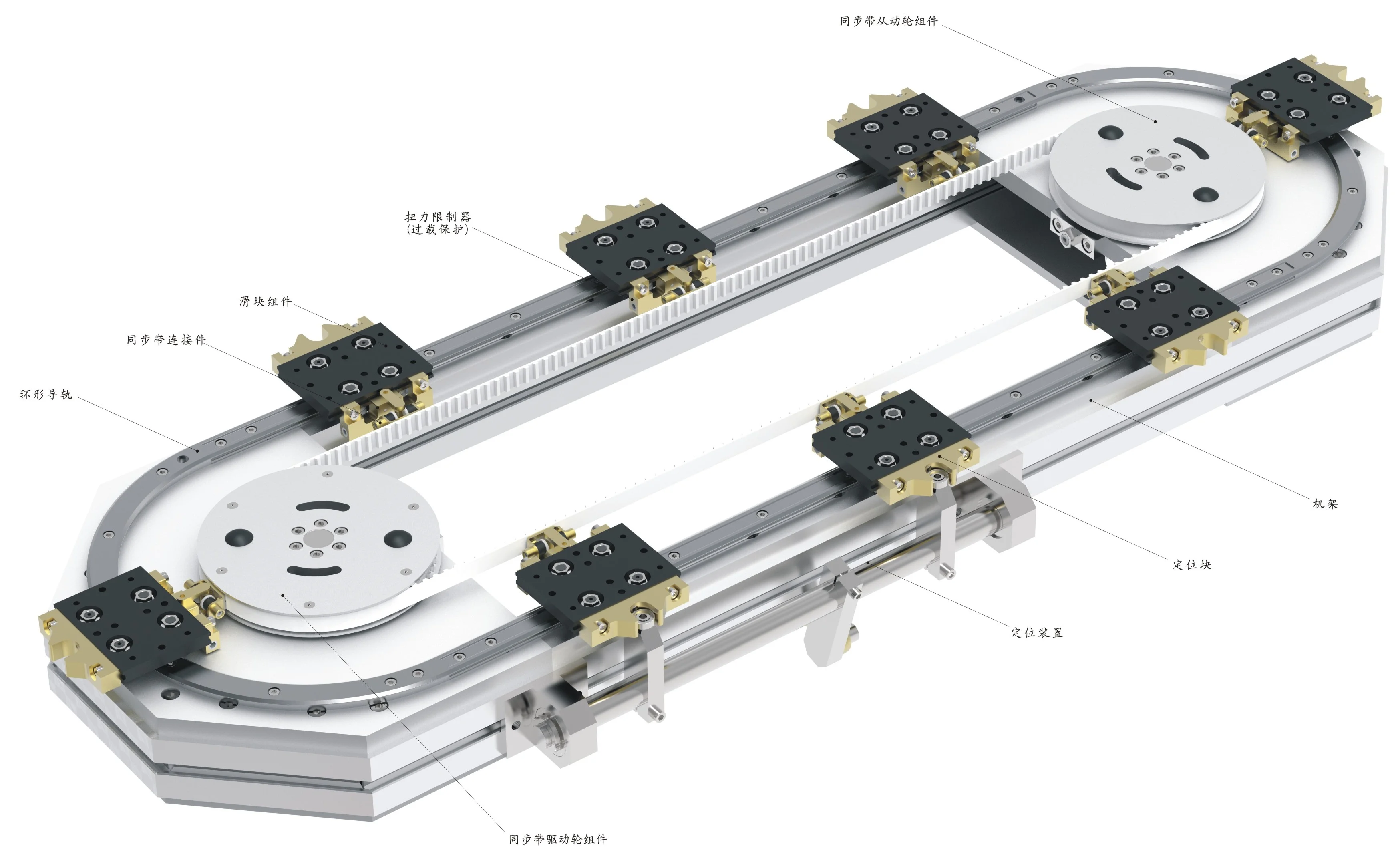

產品結構
SAIBO環形導軌輸送線結構簡單,由環形導軌作精密導向、同步帶驅動,主要構件有圓弧導軌滑塊、同步帶驅動組件、同步帶及同步帶連接件、定位裝置等??梢怨讳P鋼材質零部件。
按形狀結構分為:橢圓式、矩形式、雙環線式等。

技術優勢
1.運行高速平穩少抖動
采用硬化處理并且精密研磨的德國進口軌道,配合高精度滾輪,可以高速運行,平穩少抖動。適合設備高速傳輸,還適合視覺檢測。
2.定位精度高
加上二次定位,重復定位精度達到±0.05mm,滿足大部分自動化精密生產要求。
3.性能穩定可靠
SAIBO注重產品質量和可靠性,嚴謹的方案檢討,標準化的模塊,保證了產品品質穩定可靠,售后問題少,壽命長。
4.方案成熟可靠
方案成熟可靠,案例豐富,已經為國內外幾百家自動化企業提供環形導軌輸送線及解決方案,深受市場好評。


整機選型

MOV25-D255R180-L-CA-□

  1.導軌型號:SB-LGV25XL-CR25 255 R180 CA□

  滑塊型號:SRC25 255

  2.滑塊間距C,可由用戶設定。若需使用二次定位,推薦C≥110;

  3.直線導軌長度L由滑塊數量和滑塊間距決定;

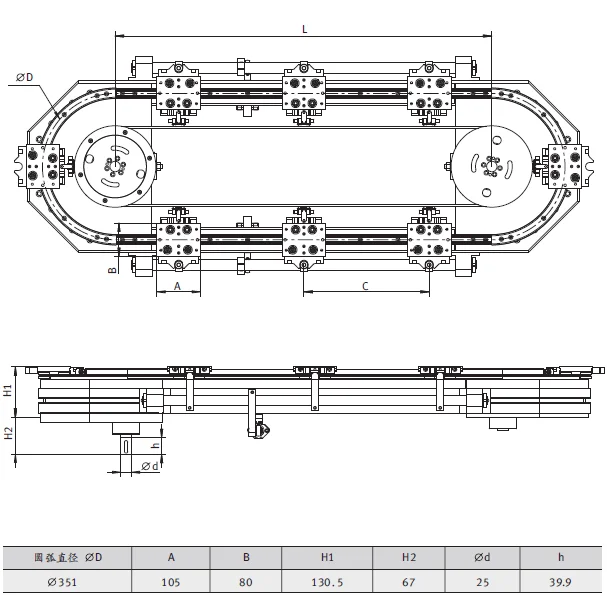

MOV25-D351R180-L-CA-□

  1.導軌型號:SB-LGV25XL-CR25 351 R180 CA □

  滑塊型號:SRC25 351

  2.滑塊間距C,可由用戶設定。若需使用二次定位,推薦C≥180;

  3.直線導軌長度L由滑塊數量和滑塊間距決定。

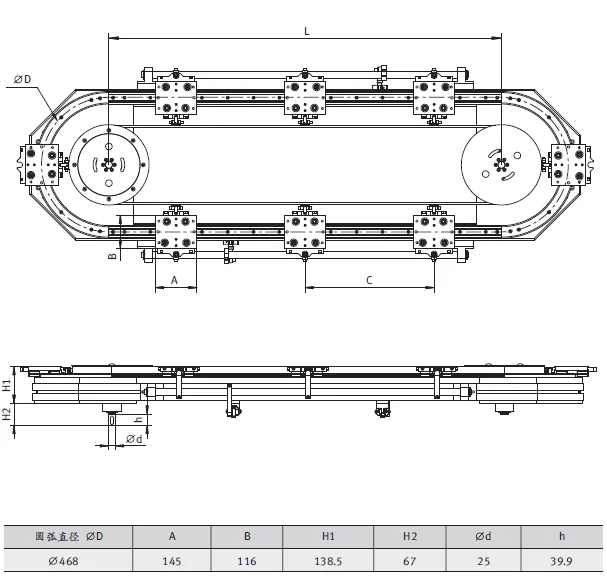

MOV44-D468R180-L-CA-□

  1.導軌型號:SB-LGV44XL-CR44 468 R180 CA□

  滑塊型號:SRC44 468

  2.滑塊間距C,可由用戶設定。若需使用二次定位,推薦C≥270;

  3.直線導軌長度L由滑塊數量和滑塊間距決定。

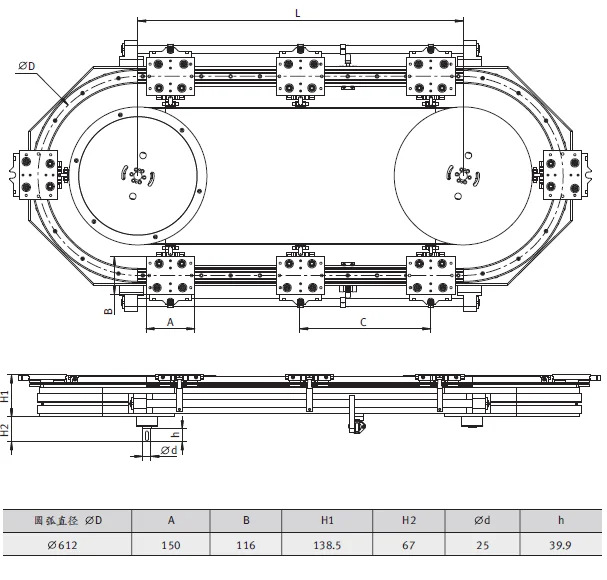

MOV44-D612R180-L-CA-□

  1.導軌型號:SB-LGV44XL-CR44 612 R180 CA

  滑塊型號:SRC44 612

  2.滑塊間距C,可由用戶設定。若需使用二次定位,推薦C≥370;

  3.直線導軌長度L由滑塊數量和滑塊間距決定。

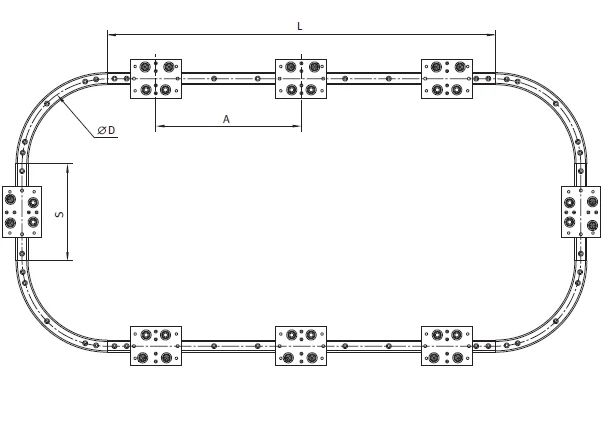

矩形式環形導軌輸送線

  矩形式環形導軌系統也是自動化生產線中較為常見的一種形式。矩形系統可以有四條直線工作線,大量增加了工位。工位數量、直線段長度、定位數量和位置由用戶自行設置。

一般驅動可以選用同步帶,對于傳輸速度低或載荷較重的系統還可以選用鏈條等其他形式。矩形系統所用各零部件與橢圓形系統中的零部件通用。

  整機的特點

  導軌按照德國標準設計生產,性能穩定可靠。

  用戶自定義滑塊數量,導軌的長度。

  通過設置二次定位機構,實現滑塊的精細定位。

  四個直線工位段,可以極大地擴展生產線的空間布置。

  所有零部件可做防銹處理。

  選型參數

  1.單個滑塊的載荷及載荷的形狀尺寸;

  2.滑塊的運行速度、節拍;

  3.滑塊的中心距A及數量;

  4.矩形兩邊的直線段長度L和S;

  5.圓弧直徑 D;

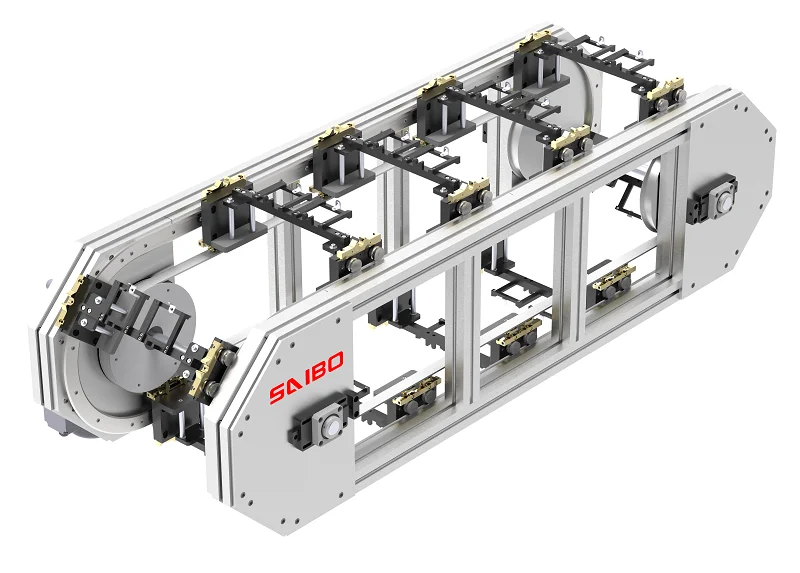

雙環線導軌輸送線

  此輸送線能夠很好地解決大尺寸工件或扭矩較大載荷的傳輸。由于此系統地載荷較大,一般選用大齒形同步帶。

為了補償兩導軌面的平行差,單側導軌的滾輪選用浮動軸承。同步帶輪的轉軸留有同步帶漲緊空間。位置和數量可由用戶自行設定。

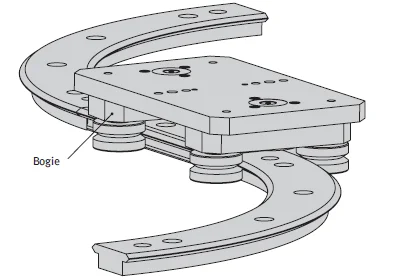

S形導軌系統

  SAIBO 專門設計裝有轉向機構的滑塊用于S形軌道。即將橫跨導軌兩側的兩個滾輪固定安裝在一個轉向架上,此轉向架通過轉向軸承安裝到滑塊上,

兩個同樣設置的轉向架可以單獨對滑塊轉動,這樣滑塊就能順利地通過S形導軌。

產品資料
大小
環形導軌輸送線.pdf
3,957.0KB
環形導軌輸送線環形導軌輸送線環形導軌輸送線環形導軌輸送線環形導軌輸送線環形導軌輸送線
環形導軌輸送線
環形導軌輸送線
環形導軌輸送線
環形導軌輸送線
環形導軌輸送線
環形導軌輸送線

環形導軌輸送線

分享到微信

×

SAIBO環線導軌輸送線是一種能夠為工廠自動化生產設備提供高速傳輸和精密定位的旋轉輸送平臺,可以大幅提升設備的生產效率,提高設備穩定性。


SAIBO注重產品質量和可靠性,嚴謹的方案檢討,標準化的模塊,保證了產品品質穩定可靠,售后問題少,壽命長。SAIBO方案成熟可靠,案例豐富,已經為國內外幾百家自動化企業提供環形導軌輸送線及解決方案,深受市場好評。
0510-8203-9940
產品詳情
樣冊下載

SAIBO環線導軌輸送線是一種能夠為工廠自動化生產設備提供高速傳輸和精密定位的旋轉輸送平臺,大幅提升生產效率和可靠性,可滿足大部分智能制造的傳輸要求。
產品特性:結構簡單、運行高速平穩、定位精度高、性能穩定可靠

SAIBO的模塊化產品和成熟方案
1.實現了自動化設備的快速傳輸和定位,大幅提升生產效率。
2.使得開發自動化設備變得簡單,降低開發風險,節約研發時間和成本。
(可以把各工序設備(如裝配、打螺絲、焊接、貼標、視覺、檢測等)快速集成到此旋轉輸送平臺上,組成完整的自動化生產環形流水線設備。)
3.增加了自動化設備的穩定性,減少了很多售后問題,使用壽命長。

應用場景
應用于3C消費電子產品,家用電器,汽車零部件,新能源電池,醫療耗材等行業的自動化生產流水線設備。參考SAIBO應用案例網頁。

產品結構
SAIBO環形導軌輸送線結構簡單,由環形導軌作精密導向、同步帶驅動,主要構件有圓弧導軌滑塊、同步帶驅動組件、同步帶及同步帶連接件、定位裝置等??梢怨讳P鋼材質零部件。
按形狀結構分為:橢圓式、矩形式、雙環線式等。

技術優勢
1.運行高速平穩少抖動
采用硬化處理并且精密研磨的德國進口軌道,配合高精度滾輪,可以高速運行,平穩少抖動。適合設備高速傳輸,還適合視覺檢測。
2.定位精度高
加上二次定位,重復定位精度達到±0.05mm,滿足大部分自動化精密生產要求。
3.性能穩定可靠
SAIBO注重產品質量和可靠性,嚴謹的方案檢討,標準化的模塊,保證了產品品質穩定可靠,售后問題少,壽命長。
4.方案成熟可靠
方案成熟可靠,案例豐富,已經為國內外幾百家自動化企業提供環形導軌輸送線及解決方案,深受市場好評。


整機選型

MOV25-D255R180-L-CA-□

  1.導軌型號:SB-LGV25XL-CR25 255 R180 CA□

  滑塊型號:SRC25 255

  2.滑塊間距C,可由用戶設定。若需使用二次定位,推薦C≥110;

  3.直線導軌長度L由滑塊數量和滑塊間距決定;


MOV25-D351R180-L-CA-□

  1.導軌型號:SB-LGV25XL-CR25 351 R180 CA □

  滑塊型號:SRC25 351

  2.滑塊間距C,可由用戶設定。若需使用二次定位,推薦C≥180;

  3.直線導軌長度L由滑塊數量和滑塊間距決定。


MOV44-D468R180-L-CA-□

  1.導軌型號:SB-LGV44XL-CR44 468 R180 CA□

  滑塊型號:SRC44 468

  2.滑塊間距C,可由用戶設定。若需使用二次定位,推薦C≥270;

  3.直線導軌長度L由滑塊數量和滑塊間距決定。


MOV44-D612R180-L-CA-□

  1.導軌型號:SB-LGV44XL-CR44 612 R180 CA

  滑塊型號:SRC44 612

  2.滑塊間距C,可由用戶設定。若需使用二次定位,推薦C≥370;

  3.直線導軌長度L由滑塊數量和滑塊間距決定。



矩形式環形導軌輸送線

  矩形式環形導軌系統也是自動化生產線中較為常見的一種形式。矩形系統可以有四條直線工作線,大量增加了工位。工位數量、直線段長度、定位數量和位置由用戶自行設置。

一般驅動可以選用同步帶,對于傳輸速度低或載荷較重的系統還可以選用鏈條等其他形式。矩形系統所用各零部件與橢圓形系統中的零部件通用。

  整機的特點

  導軌按照德國標準設計生產,性能穩定可靠。

  用戶自定義滑塊數量,導軌的長度。

  通過設置二次定位機構,實現滑塊的精細定位。

  四個直線工位段,可以極大地擴展生產線的空間布置。

  所有零部件可做防銹處理。

  選型參數

  1.單個滑塊的載荷及載荷的形狀尺寸;

  2.滑塊的運行速度、節拍;

  3.滑塊的中心距A及數量;

  4.矩形兩邊的直線段長度L和S;

  5.圓弧直徑 D;

雙環線導軌輸送線

  此輸送線能夠很好地解決大尺寸工件或扭矩較大載荷的傳輸。由于此系統地載荷較大,一般選用大齒形同步帶。

為了補償兩導軌面的平行差,單側導軌的滾輪選用浮動軸承。同步帶輪的轉軸留有同步帶漲緊空間。位置和數量可由用戶自行設定。


S形導軌系統

  SAIBO 專門設計裝有轉向機構的滑塊用于S形軌道。即將橫跨導軌兩側的兩個滾輪固定安裝在一個轉向架上,此轉向架通過轉向軸承安裝到滑塊上,

兩個同樣設置的轉向架可以單獨對滑塊轉動,這樣滑塊就能順利地通過S形導軌。

產品資料
大小
更新日期
環形導軌輸送線.pdf
3,957.0KB
2023-01-10 10:35:27
更多推薦
