結構

  TV系列導軌是由C型軌道和滾輪滑塊組成的，其中C型外軌經熱處理和精研磨，具有優良的耐磨性和精度?；瑝K采用正偏心滾輪設計，可根據載荷情況的不同，采用配置不同滾輪數量的滑塊。

  特點

  承載力高，剛性好，性能穩定

  摩擦系數小，耐磨性優良，使用壽命長

  能承受較高的線速度和加速度，噪音低

  導軌的可拼接設計，可實現更長的傳輸距離

  導軌與滑塊之間的間隙可調整，也可加預載

  TV截面尺寸

  V型安裝孔請選用DIN7991標準螺釘

  C型安裝孔請選用以下超薄型螺釘

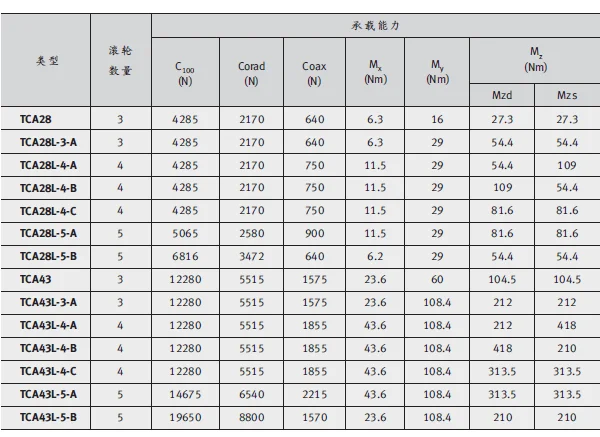

  TV加長滑塊

  對于特殊負載情況和要求，滑塊可提供不同的滾輪數量及排列方式，以實現較好的使用效果，以下是加長滑塊的尺寸及滾輪排布情況介紹：

  加長滑塊尺寸

  滾輪的安裝方式
